Rolamento do anel giratório

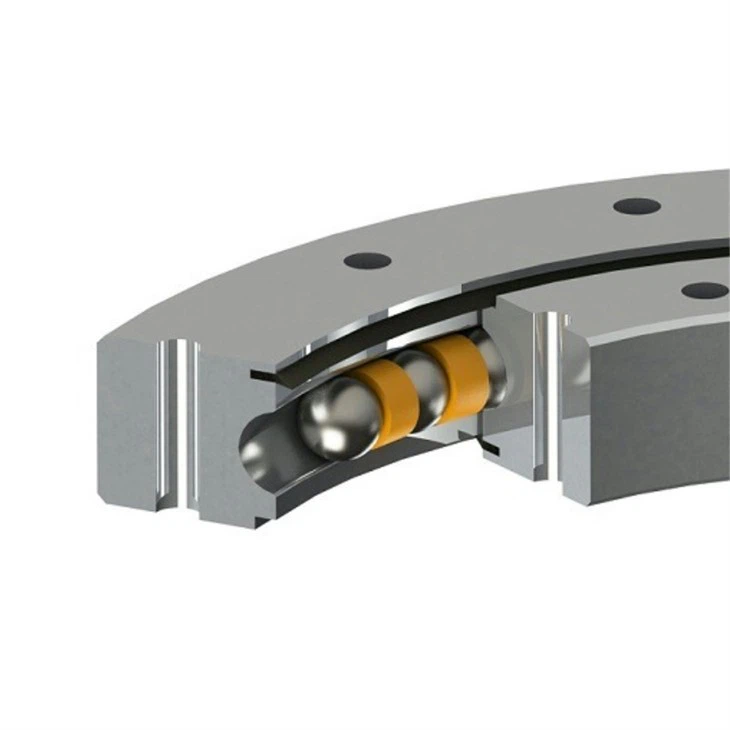

O rolamento de mesa giratória de esferas de contato de quatro pontos é composto principalmente de anéis internos e externos, uma única fileira de esferas de aço, uma gaiola (ou separador) e dispositivos de vedação. Os anéis interno e externo podem ser estruturas integrais ou divididas. Os anéis integrais oferecem uma rigidez relativamente forte, enquanto as estruturas divididas proporcionam um ajuste mais fácil; os dois anéis divididos são aparafusados ​​antes de saírem da fábrica.

Geralmente, os rolamentos de mesa giratória de esferas de contato de quatro pontos incluem uma gaiola (ou separador). Uma estrutura totalmente esférica é utilizada apenas em condições de carga pesada, pois oferece maior capacidade de carga, mas também aumenta o atrito, o que pode causar arranhões na superfície das esferas de aço.

As estruturas básicas dos rolamentos / anéis giratórios de mesa giratória de esferas de contato de quatro pontos incluem tipos sem engrenagens, com engrenagens externas e com engrenagens internas, todos com uma capacidade de carga estática relativamente alta.

Tabela de parâmetros básicos da engrenagem

Modelo	Tipo de perfil dentário	Módulo (m)	Número de dentes (Z)	Ângulo de Pressão ( )	Coeficiente de Adendo (h)	Coeficiente de mudança de perfil (x)
TEC - 150P750SP	Involuir	1.5	110	20 graus	1.0	0
TEC - 167P400SP	Involuir	Não é dado claramente	114	20 graus	1.0	0
TEC - 167(V2.1)	Involuir	3	40	20 graus	1.0	0
TÉCNICO - 300	Involuir	2.5	127	20 graus	1.0	-0.28
TÉCNICO - 410	Involuir	2.5	180	20 graus	1.0	-0.28



Tabela de parâmetros relacionados ao intervalo e ao desvio

Modelo	Período	Número de dentes medidos (K)	Desvio Superior (Es)	Desvio Inferior (Es)
TEC - 150P750SP	57.66	13	Nenhuma unidade clara marcada (deve ser mm de acordo com o contexto)	Nenhuma unidade clara marcada (deve ser mm de acordo com o contexto)
TEC - 167P400SP	7.9	13	-0.198	Unidade não claramente indicada, mas deveria ser mm de acordo com o contexto
TÉCNICO - 167	87.83	12	-0.320	Nenhuma unidade clara marcada (deve ser mm de acordo com o contexto)
TÉCNICO - 300	103.6	14	Nenhuma unidade clara marcada (deve ser mm de acordo com o contexto)	Nenhuma unidade clara marcada (deve ser mm de acordo com o contexto)
TÉCNICO - 410	14.74	20	A informação correspondente ao desvio superior não está claramente indicada (o nome na tabela é Etes Wk Ebei, diferente dos outros)	Informação correspondente ao desvio inferior não claramente declarada (o nome na tabela é Etes Wk Ebei, diferente dos outros)



Tabela de parâmetros relacionados à precisão

Modelo	Desvio de passo de dente único (±f pt)	Desvio Cumulativo de Pitch (Fp)	Faixa de avaliação do perfil dentário	Desvio total do perfil dentário (Fa)	Faixa de avaliação da hélice	Desvio Total da Hélice (F)	Excentricidade radial (F)
TEC - 150P750SP	±0.012	0.049	Nenhuma unidade clara marcada (deve ser mm de acordo com o contexto)	0.014	Nenhuma unidade clara marcada (deve ser mm de acordo com o contexto)	0.016	0.039
TEC - 167P400SP	±0.024	0.098	9.30	0.028	17	0.032	0.078
TÉCNICO - 167	±0.026	0.036	14.03	0.100	13.10	0.032	0.080
TÉCNICO - 300	±0.029	0.131	11.39	0.041	19	0.034	0.105
TÉCNICO - 410	±0.029 (a zona ±f presumida é ±f pt)	0.131	11.75	0.041	23,75 (presumido que LA é L)	0.038	0.105 (presumido que Fy é F )



Aplicativo

AGVs para empilhadeiras:
O ambiente operacional enfrentado pelos AGVs de empilhadeiras é relativamente complexo. Portanto, o rolamento giratório para AGVs (Veículos Guiados Automatizados) utilizado nas rodas motrizes também precisa de maior estabilidade, e a superfície também precisa de tratamento especial para enfrentar ambientes especiais.

TC:
Durante a operação da máquina de tomografia computadorizada, o tubo de raios X e o detector giram ao redor do paciente simultaneamente. Isso pode gerar imagens transversais. Através deles, os médicos podem obter informações valiosas para o seu diagnóstico.
No processo de rotação de alta velocidade da máquina CT, a fim de garantir um ambiente médico silencioso, os rolamentos giratórios de baixo ruído e alta precisão operacional (rolamentos da plataforma giratória) para equipamentos médicos são extremamente importantes.



Qualificação do produto



Equipe Técnica Forte

Projeto Estrutural Eficiente

Equipe de produção experiente 1

Equipe de produção experiente 2

Processo rigoroso de controle de qualidade

Visão Geral da Empresa



Perguntas frequentes



P: O que um rolamento giratório faz?

R: Os rolamentos giratórios compreendem um anel interno e um anel externo, um dos quais geralmente incorpora uma engrenagem. Juntamente com os furos de fixação em ambos os anéis, permitem uma transmissão de potência otimizada com uma conexão simples e rápida entre componentes adjacentes da máquina.

P: Quais são as aplicações dos rolamentos de giro?

R: Os rolamentos giratórios permitem e facilitam o movimento rotacional de turbinas eólicas, escavadeiras, guindastes e máquinas de perfuração de túneis, apenas para citar alguns.

P: Como escolho um rolamento de giro?

R: Vários requisitos de aplicação afetam a seleção de um rolamento de giro apropriado. Estas considerações incluem, entre outras, velocidade de rotação, proteção contra contaminação, precisão, resistência ao atrito e faixa de temperatura do ambiente operacional.
