Roda de acionamento horizontal paralelo com direção

A roda de acionamento horizontal paralela com a direção adota um design de eixo paralelo que garante operação suave e eficiente em várias direções para a frente, para trás, esquerda e direita. Essa estrutura oferece excelente desempenho em condições de carga média, tornando-a a escolha ideal para demandas operacionais flexíveis nos sistemas de automação industrial.

1.Compact estrutura, baixo ruído e torque de alta saída.

2. Série de roda de acionamento histórica (nomeado por diâmetro da roda em mm): cobrindo toda a gama de aplicações com diâmetros de 167, 210, 220, 250, 280 e 300.

3. Capacidade de carga da roda de acionamento da condução Horizontal: 800 kg a 3000 kg em várias séries.

4.Input tensão Faixa: 12V -96 v; Disponível nas versões de direção e não intensiva.

5. Materiais da roda opcional: poliuretano ou borracha.

6. Motores opcionais: DC escovados, AC assíncronos ou motores de servo de ímãs permanentes, com uma faixa de potência de 400W a 15kW.

7. Componentes opcionais: molas de amortecimento, interruptores de limite, interrupções predefinidas, codificadores incrementais/absolutos, potenciômetros e outras partes.

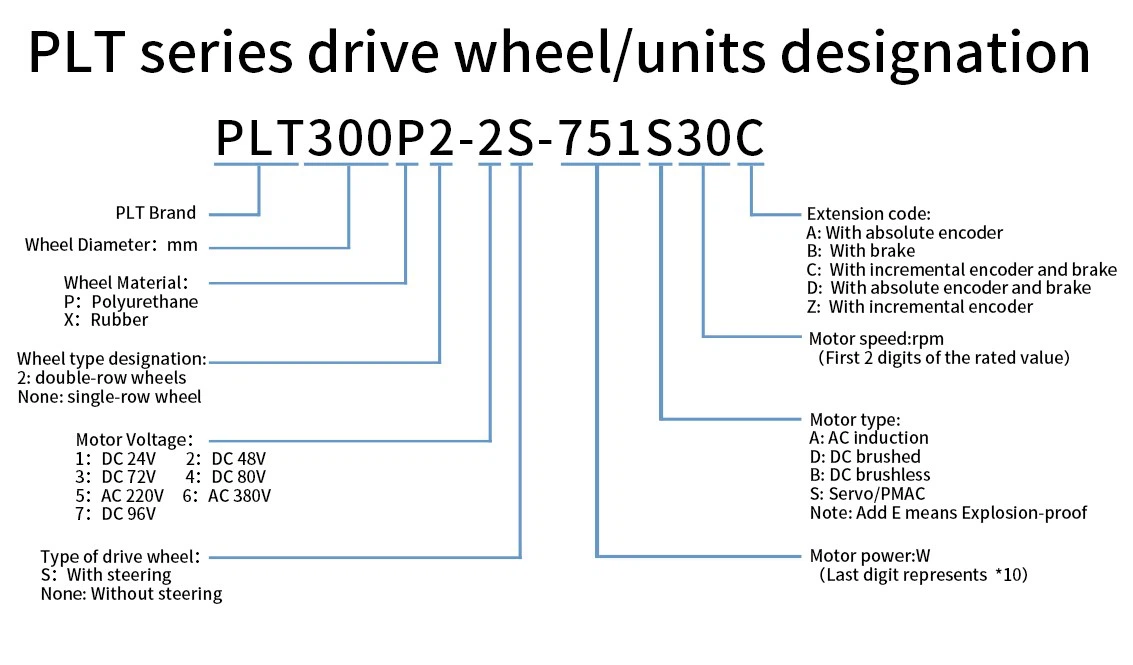

Modelo	Tensão nominal (V)	Poder (W)	Corrente nominal (a)	Velocidade (rpm)	Torque nominal (nm)	Taxa de redução	Torque de saída (nm)	Torque máximo (nm)	Carga máxima (kg)
PLT -167	24	400	18.4	3000	1.27	21	23	69	800
	24	400	18.4	3000	1.27	32	35	105	800
	48	750	18	3000	2.4	21	40	120	800
	48	1000	26.4	3000	3.18	32	88	240	800
PLT -210	48	3000	68	3000	9.55	32	260	576	1500
PLT -220	48	750	18	3000	2.4	28	58	174	1000
	48	750	18	3000	2.4	40	82	246	1000
	48	1000	26.4	3000	3.18	40	102	306	1000
PLT -250	48	1500	35	2000	7.16	27	165	480	1600
	48	1500	35	2000	7.16	40	245	735	1600
	48	2000	50	2000	9.55	27	220	480	1600
	48	2000	50	2000	9.55	40	325	880	1600
PLT -280	48	2500	55	2000	11.9	28	284	872	2000
	48	2500	55	2000	11.9	40	405	1040	2000
PLT -300	48	3000	74	2500	12	21	214	642	3000
	48	3000	74	2500	12	40	408	1080	3000
	48	4000	96	2500	15	21	268	780	3000
	48	4000	96	2500	15	40	510	1080	3000



Download



Produtos Desenho em PDF

 PLT -167 p751sf 30-29-2 ha.pdf

 PLT -210 p751df 26-25-22 hs-c.pdf

PLT -220 p102sf 30-32-2 ha.pdf

PLT -250 p152sf 30-33-22 hs.pdf

PLT -300 p302sf 30-29-22 hs.pdf

Produtos desenhos 3D

 PLT -167 p751sf 30-29-2 h (3d) .zip

 PLT -210 p751df 26-25-22 hs-c (3d) .zip

 PLT -220 p102sf 30-32-2 ha (3d) .zip

 PLT -250 p152sf 30-33-22 hs (3d) .zip

 PLT -300 p302sf 30-33-22 hs (3d) .zip

Aplicações

Robôs industriais

Adequado para várias articulações de robôs industriais, fornecendo potência estável.

Linhas de montagem de automação

Oferece suporte flexível de movimento para vários dispositivos automatizados, garantindo uma operação eficiente das linhas de produção.

Pequenas plataformas móveis

Ideal para ferramentas ou dispositivos de transporte que requerem movimento ágil e podem lidar com cargas médias de maneira eficaz.



Seis garantias de qualidade importantes



Equipe técnica profissional

Técnicos qualificados

Equipamento avançado de produção

Pessoal de produção experiente

Procedimentos de teste rigorosos

Fábrica da empresa



Perguntas frequentes



P: Como a roda de acionamento horizontal paralela com direção atinge o movimento flexível?

R: Sua estrutura de eixo paralela permite que a roda mantenha o movimento estável em várias direções, tornando -a adequada para ambientes de aplicativos complexos.

P: Para que carga este produto é adequado?

R: Nossa roda de acionamento é particularmente adequada para aplicações de carga média, tendo um desempenho excelentemente em ambientes dinâmicos.

P: Como posso manter a roda de acionamento horizontal paralela com a direção para prolongar sua vida útil?

R: Verifique regularmente o sistema de operação e o sistema de lubrificação da roda, mantenha-o limpo e evite a sobrecarga para garantir uma operação estável a longo prazo.
